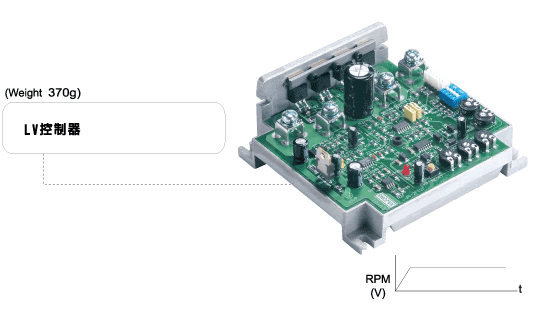

LV低壓速度控制器


LV控制器額定規格

B-LV12 MAX  20A(250W)
B-LV24 MAX  20A(500W)
  • 10A以上請加裝散熱風扇

使用及功能

  • 由S4、S5控制ON/OFF,M+、M-會瞬時截止輸出。
  • 長時間停機,請將電源關閉。
  • 速度控制器可由電壓(0~9VDC)來取代電位計控制。請跨接至V2(+)、V1(-)。
  • 由電壓控制時,建議加裝信號隔離器,以防止電位差干擾。
  • 由電壓控制時MAX將無法動作。
  • LV(輸入最低電壓)(12V)LV≤9.5V,(24V)LV≤19V。
  • 綠燈:電源燈。
  • 黃燈:輸入電起低於85%時,黃燈會顯示。
  • 紅燈:當電流過載時,紅燈會顯示請按Reset鍵復歸。

特性調整特性

  • MIN(最低轉速):30% CL(電流限制/扭力):50%
  • MAX(最高轉速):70% ACCEL(加速啟動):50%
  • LV(輸入最低電壓):80%

特性調整範圍

  • 電流設定(%)............................................................................150-200
  • 加速時間(0至滿載)(秒).......................................................0.5-4.0
  • 最低轉速調整範圍(%滿載)..........................................................0-30
  • 最高轉速調整範圍(%滿載)......................................................50-150
  • 輸入最低電壓(%).............................................................................80
  • 轉速範圍(比率)..............................................................................30:1
  • 在全額運轉時之最高允許周圍溫度(°C/°F).............................42/113
